儀器簡介

對于電力系統來講，變壓器是系統中核心設備，因此變壓器的長期、可靠運行關系到整個系統的穩定性和可靠性。

目前配電變壓器直流電阻測試、變壓器變比組別測試、是變壓器停電檢修的必測項目，要完成上述檢測及操作就需要分別配置變壓器直流電阻測試儀、變壓器變比組別測試儀，每次試驗時都需要攜帶兩種儀器。因為是兩個獨立的儀器，每臺儀器均配有專用的測試線，這就需要在測試過程中分開測試，并且需要頻繁的改變接線方式，從而浪費了大量的人力、物力及工時。

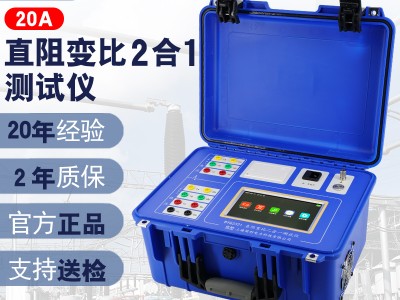

我公司創新性的研發出大容量鋰電池供電的二合一配電變壓器測試系統（直阻+變比），我們僅需要一套設備，可以完成兩個項目的測試，不需要頻繁的拆接測試線。

主要功能特點

1 一次接線、可完成直阻測試、變比測試。

2 直阻測試功能，針對Yn型（高壓繞組不含）、Y型和△型繞組均可采用三相自動方式測試，并計算出三相不平衡率；可輸出電流20A，可以滿足配網變壓器的低壓線圈極低阻值的測試。

3 變比測試功能，具有三相、單相、Z型變壓器、PT變比測試功能；

4 儀器采用嵌入式Linux操作系統，具有較高的安全性、流暢性、易用性等。

5 儀器采用A7+M4雙核架構，即滿足測量的實時性，又滿足操作的流暢性。

6 工業級7寸大屏顯示，清新簡約顯示風格設計，為您創建舒適便捷的人機交互體驗。

7本儀器采用大容量鋰電池供電，內置充電器。

技術參數

直阻測試0.5mΩ~1kΩ
輸出電流	20A、10A、5A、1A、0.1A、≤10mA
電流檔位	測量范圍	電流檔位	測量范圍
20 A	0.5mΩ～ 100mΩ	10A	1.0mΩ～ 300mΩ
5A	10 mΩ～ 1.0 Ω	1A	200mΩ～ 6.0 Ω
0.1A	2.0 Ω～ 60 Ω	≤10mA	30 Ω～ 1 kΩ
準確度	±(讀數×0.2% + 2個字)
變比測試
測試范圍	0.9~1000
準確度	±(讀數×0.1% + 2個字)(小于等于500)
	±(讀數×0.2% + 2個字)(大于500小于等于1000)
分辨率	0.9～9.9999(0.0001)
	10～99.999(0.001)
	100～999.99(0.01)
	1000及以上（0.1）
使用條件及外形
工作電源	內置鋰電池，容量7.8AH
充電電壓	AC220V	使用溫度	-10℃～50℃
相對濕度	≤90%，不結露	重量/尺寸	6.5kg/318×280×204mm
