工頻耐壓試驗裝置調壓部分接線及原理

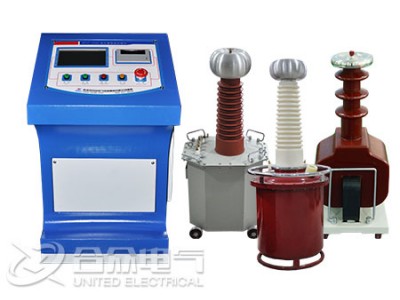

調壓部分由控制部分和試驗變壓器組成。控制部分是由接觸式調壓器及其控制、保護、測量、信號電路組成。試驗變壓器由低壓繞組、高壓繞組、儀表繞組三部分組成。

試驗變壓器為交直流兩用時，試驗變壓器配置了高壓硅堆(油變、氣變?yōu)閮戎茫勺優(yōu)橥庵?，高壓可輸出交流和直流。輸出交流時，要求接入短路桿(油變、氣變)或去掉外置硅堆(干變);輸出直流時，要求擰出短路桿(油變、氣變)或加上外置硅堆(干變)。http://www.hzdq.com/index.php/index-view-aid-2228.html。

通過接入工頻電源，調節(jié)調壓器，以獲得所需要的試驗高壓電壓值。

武漢市合眾電氣工頻耐壓試驗裝置試驗部分接線及原理

做耐壓試驗時，控制部分、變壓器的接地端及高壓尾必須可靠接地。

有條件的情況下，做工頻耐壓試驗請加上限流電阻、標準高壓分壓器、球隙保護電阻及保護球隙。

做直流耐壓試驗請另外加上微安表，微安表必須接在硅堆和被試器之間，油變或氣變一般擰在高壓買上面(要求擰出短路桿)，干變擰在外置硅堆上面;為了更準確顯示高壓直流泄漏電流，請將分壓器的高壓線接在微安表和硅堆之間，(油變、氣變、干變)。

耐壓試驗中限流電阻R1應根據(jù)試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在100~300mA時，可取0.5~1Q/V(試驗電壓);高壓側額定輸出電流為1A以上時，可取1Q/V(試驗電壓)。常用水電阻作為限流電阻，管子長度可按150kV/m考慮，管子粗細應具有足夠的熱容量(水阻液配制方法：用蒸餾水加入適量硫酸銅配制成各種不同的阻值)。

球間隙及保護電阻：當電壓超過球間隙整定值時(一般取試驗電壓的110%~120%)，球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Q/V(試驗電壓)選取。

工頻耐壓試驗裝置在工頻耐壓試驗中，低電壓側測量電壓(儀表電壓)不是非常準確的，其原因是由于試驗變壓器存在著漏抗，在這個漏抗上必然存在著壓降或容升，使試品上的電壓低于或高于低壓側測量電壓表上反映出來的電壓。
