sncr/scr 系統的組成 以***（尿素）為還原劑的 sncr /scr系統主要由壓縮空氣模塊、卸氨模塊、***儲存模塊、輸送模塊、在線稀釋計量模塊、噴射模塊、 自動控制模塊組成，

        卸氨模塊 還原劑運送罐車自帶卸氨泵，現場配置接頭和相應閥門即可；如果罐車無自帶卸料泵，則現場設置一臺***卸料泵（離心泵）用 于抽取***槽車儲罐中的***（20%濃度）輸送至***儲罐中，按出力一小時或者小于一小時卸載一車***計算，設置碳鋼框架底座方 便安置，同時配置電控箱

        壓縮空氣模塊 設置一臺變頻式螺桿式空壓機，產氣量依照*** 還原劑的用量來配置，同時設有壓縮空氣儲罐，容量根據系統的實際耗氣量來配,安裝在機房內。

        還原劑儲存模塊 ***為還原劑的儲存模塊 設置***儲罐一座，材質由 304 不銹鋼制作，壁厚 5-10mm(根據罐體大小設計)，總儲存量按照所有鍋爐滿載負荷下不小于 7 天的 總消耗量。***儲罐設有梯子、人孔、溶液出口、溶液出口、液位表、取樣口和排放口等，***儲罐設置防事故噴淋裝置

        以尿素為還原劑的儲存模塊 尿素配置罐采用 304 不銹鋼制造，室內布置。容器為柱狀體、立式鋼制常壓容器，容積、據還原劑用量進行選定，壁厚 5-10mm （根據罐體大小）。罐體內設置全套的人孔、蒸汽盤管、尿素顆粒入口、尿素溶液出口、通風口、攪拌器口、液位表、溫度表口和排放 口等。

        噴射模塊 在線配制稀釋好的***溶液將送到噴射區，各噴槍的還原劑設有閥門控制本噴射點是否投運，噴槍采用固定方式。噴槍噴射所需 的霧化介質采用壓縮空氣。霧化空氣總管上設有壓力控制，分幾路通到各噴槍，并***霧化風 24 小時開啟，上海湛流脫硝噴槍

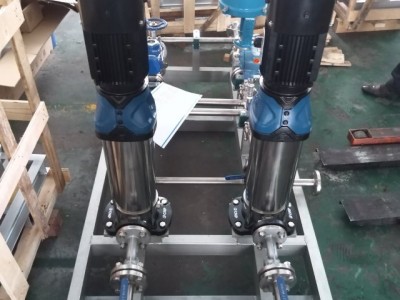

        輸送模塊 配置一套***輸送系統，***泵設置一備一用，采用 200%的流量設計，***輸送設置過濾系統防止堵塞，采用碳鋼框架底座方便 安置，同時設置電控箱

        plc 控制模塊 所有脫硝模塊的控制采用 plc/dcs 實現，操作人員依據 plc/dcs 操作站實現對***溶液配置系統以及儲存系統、在線稀釋系統、 噴射系統、等系統設備的控制及運行。同時依據煙道尾部的 cems 在線監測系統的數據以及氨逃逸在線監測系統的數據的變化對各個子 系統予以調整

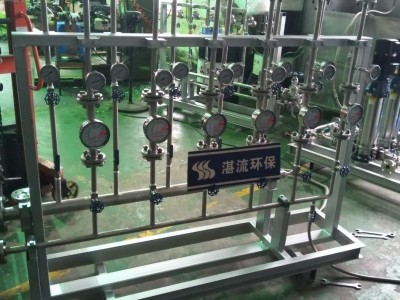

        在線稀釋計量分配模塊 一臺爐一套計量混合模塊，所有儀器儀表集中布置，布置在計量混合模塊柜內。每臺爐所需的稀釋水在與***混合前由流量計控 制，電動調節閥調節。每個噴射點均由流量計控制，***分配均勻。還原劑混合液的壓力由壓力表監控,計量混合模塊布置在噴射區附 近。20%的***與稀釋水混合稀釋到需要的濃度方可噴射入爐膛，設有稀釋水箱（儲存除鹽水或者工業用水）、稀釋水泵（1 用一備） 混合器，計量分配系統設有轉子流量計，配有雙開門柜
