阿米西棱鏡超聲波清洗機

阿貝折射儀是將被測試樣與一已知折射率的折射棱鏡緊貼在一起，根據光線全反射臨界角求得試樣的折射率。阿貝折射儀采用了一對直視色散棱鏡(又稱阿米西棱鏡)。

但阿米西棱鏡需清潔，得保證膠合良好、棱鏡表面不應有影響測量結果的霉斑、氣泡、麻點、擦痕、灰塵、油斑等疵病。

光學超聲波清洗機是利用高頻率超音頻信號，使液體流動并在也體內產生無數的微小氣泡，這些氣泡的閉合形成瞬間高壓，連續不斷的轟擊物體表面，使物體表面及縫隙之中的污垢迅速剝落，達到迅速清洗效果。

光學超聲波清洗機具有以下幾大系統：

第一、超聲波系統：

光學超聲波清洗機采用國內最先進的全數顯掃頻式超聲波系統，它的超聲功率強勁并且均勻，能夠有效避免輸出不均而產生清洗死角的現象。清洗過程中工件通過超聲波高頻產生的“空化現象”的沖擊，從而使工件表面的污垢等能夠迅速脫落，實現其高清潔度的目的。超聲波換能器選用大功率高“Q”值換能器晶片，超聲功率強，換能效率高，使用壽命長。

第二、電控系統：

光學超聲波清洗機操作為帶燈旋鈕開關控制，操作簡單，清洗效率高、效果好，適應大批量生產使用。光學超聲波清洗機簡單的操作界面靈活性高、穩定可靠，減少人為產生的失誤；對于工藝管理使用配方方式，方便于各個參數的輸入與管理，并可在設備中設計保護功能來確保操作人員及設備的安全。

第三、超聲波布局系統：

光學超聲波清洗機中很重要的一部分就是超聲波布局系統，布局的好壞直接關系到整個清洗機的工作效率。超聲波布局系統是在光學超聲波清洗機的洗槽內設置底震，能夠有效地將底層工件與頂層工件全部處于超聲范圍之內，使各方位、高度的工件清洗干凈。

光學超聲波清洗機整個清洗工藝由人工手動控制模式完成，清洗產品經過有效地超聲波清洗、漂洗、烘干后使之達到需要的高潔凈度要求。

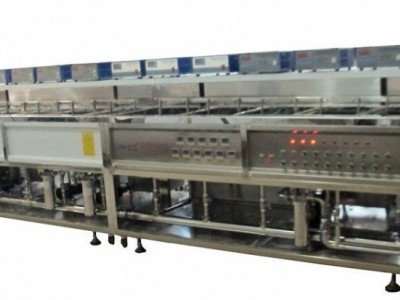

深圳威固特廠家生產的型號為VGT-1403FP光學超聲波清洗機，共有14個功能槽，配置有循環過濾系統、有機溶劑蒸餾回收系統、自動恒溫系統拋動系統、超聲波清洗系統、抽風裝置等組成。設備采用環保型有機溶劑洗滌、水溶劑洗滌、純水漂洗、IPA脫水，為環保型清洗機。

配置的是第四代超聲波發生器，從根本上保證超聲波的有效轉換率，保證超聲波效果并保證超聲波發生器質量的穩定性；超聲波發生器內設單片機，內附特有的定時系統，可根據生產需要任意調整清洗時間并形成一對一（一個發生器對應一個清洗槽）的格局，定時更具靈活性，保證清洗的一致性。

我司光學超聲波清洗機的IPA蒸氣干燥槽也是必不可少的：

1．蒸汽浴洗的加熱方式采用高溫油（導熱油或采用蒸汽，下同）外包間接加熱,由于高溫油加熱溫度高,且對IPA加熱密度均勻,因此可以獲得均勻、足夠地 蒸汽密度，獲得良好的蒸浴效果和干燥效果。因是外包間接加熱，安全性高；

2．為減少揮發，降低使用成本，防止異味的溢出，又可獲得良好的冷卻干燥效果。因此，在上部設足夠冷卻區間，并分為兩層冷凝管冷卻，由冷水機 提供冷卻源（需方自備）。采用“大肚婆”的形式；

3．IPA由于易溶于水，一定時間后濃度會降低，為保證蒸浴和干燥效果，需要定時更換IPA溶液。更換時可以通過球閥控制，排放到廢液儲存箱；

4．高溫油設液位保護裝置。

由此可見，高精度表面清洗除前面需要有合理的清洗工藝和配置外，更需要良好的脫水效果。工件表面如果有任何垢點或積水點，最后都將影響清洗效果。IPA有較高的沸點，又能較好的溶于水，經過前面IPA的有效脫水和該槽的蒸汽浴洗，工件表面已僅存IPA，經過高溫后有效地散失，可以實現表面高清潔度和干燥之目的。
