變壓器在進行沖擊試驗前，必須保證變壓器絕緣完好，沒有發生過擊穿現象;

解試品的絕緣等級、試驗電壓、試驗要求;

試驗前對現場進行清理，拉上警戒線，保證周圍足夠的安全空間;

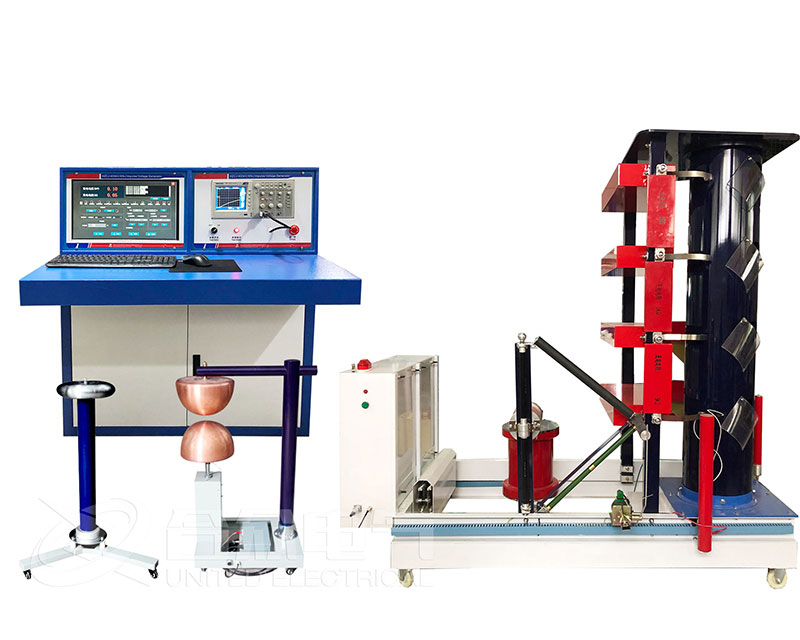

選用武漢市合眾電氣沖擊發生器，弱阻尼電容分壓器，多級球隙截?cái)嘌b;

針對試品試驗電壓進行接線，接線包括試品接線、本體接線、測試回路接線;

試品接線

將試品可靠接地;

非被試?yán)@組可靠接地，以A相為例，星接：中性點示傷，B、C兩相接地，其它側所有繞組均可靠接地;角接：B、C兩相示傷，其它側所有繞組均可靠接地，其他同理;

武漢市合眾電氣沖擊電壓發生器本體電壓沖擊線接在繞組被試端子上;

用中性點示傷的，其余兩相可靠接地;也可中性點與另兩相同時示傷;

本體接線：

沖擊電壓發生器本體外殼可靠接地;

根據被試端子試驗電壓選擇本體級數及連接方式;

選擇適當?shù)牟^波尾電阻;

不用的電容級要與已選用的電容級之間的充電電阻及波頭電阻應拆除;8.3.2.3測量回路：

分壓器外殼可靠接地;

根據被試端子試驗電壓選擇分壓器級數;

分壓器直接接在試品被試端子上;

分壓器二次側接入測量裝置;

示傷端子通過示傷電阻接地，從示傷電阻取示傷信號接入測量裝置;

沖擊線接好后，對所接沖擊線進行檢查，保證正確無誤。做好安全防護措施，確定試驗大廳內無人。

沖擊電壓發生器測量裝置初始測量參數設置：

1、輸入試品編號、被試端子名稱，選擇試驗項目;

2、充電時間應大于60s;

3、設置試驗電壓峰值、分壓器分壓比、示傷電流范圍、掃描時間;

初略按一定效率估算充電級電壓，輸入級電壓，自動球距調整，也可手動調節;

發出警鈴三聲，開始試驗;

將沖擊電壓發生器設備接地打開，合控制電源開關，充電進行調試、試驗;

1、準備就緒， 按開始充電;

2、通過改變本體參數進行調試，已達到標準要求;

3、調試完成后，按國標逐項進行試驗，先進行一次降低電壓(一般為50%~75%試驗電壓)下全波試驗，即調波的正確值;然后進行三次全電壓下沖擊試驗，將試驗波形存儲;
