軸瓦作為機械設(shè)備中傳遞載荷、減少摩擦的關(guān)鍵部件，長期運行后易因磨損、疲勞剝落等問題失效。傳統(tǒng)更換新軸瓦的方式成本高、周期長，而激光淬火修復加工技術(shù)憑借高精度、低損傷、高效節(jié)能的優(yōu)勢，成為軸瓦修復領(lǐng)域的主流解決方案。本文將從技術(shù)原理、加工流程、核心優(yōu)勢、適用場景及注意事項五個維度，全面解讀該技術(shù)的應(yīng)用價值。

一、技術(shù)原理：精準調(diào)控的 “表面強化魔法”

激光淬火修復加工的核心是利用高能量密度激光束(通常為 CO?激光或光纖激光)對軸瓦磨損或失效表面進行局部加熱。其原理可分為三個關(guān)鍵階段：

快速加熱階段：激光束聚焦于軸瓦待修復區(qū)域，在極短時間內(nèi)將表面溫度提升至材料相變臨界點以上，但不熔化基材，避免熱變形;

自激冷卻階段：激光束移開后，高溫區(qū)域通過軸瓦自身基材的熱傳導快速冷卻，促使表面金屬形成細小的馬氏體或貝氏體組織，大幅提升硬度與耐磨性;

微熔修復階段：針對輕微磨損或劃痕，可通過微調(diào)激光參數(shù)，使表面極薄一層材料微熔，填補微小缺陷，實現(xiàn) “修復 + 強化” 一體化。

該過程中，激光能量可通過數(shù)控系統(tǒng)精準控制，確保加熱區(qū)域的深度、范圍與硬度均勻，避免對軸瓦內(nèi)部組織和尺寸精度造成影響。

二、標準加工流程：從檢測到驗收的全閉環(huán)控制

軸瓦激光淬火修復需遵循嚴格的流程規(guī)范，確保修復后性能達到甚至超過新件標準，具體步驟如下：

1. 前期檢測與評估

外觀與尺寸檢測：通過卡尺、千分尺或三坐標測量儀，檢測軸瓦內(nèi)徑、外徑、厚度及磨損量，確定修復區(qū)域范圍;

材質(zhì)分析：采用光譜分析儀確認軸瓦基材，避免激光參數(shù)與材質(zhì)不匹配導致開裂;

缺陷排查：利用滲透檢測或超聲檢測，檢查軸瓦是否存在內(nèi)部裂紋、氣孔等缺陷，若缺陷深度超過修復層厚度，需提前處理。

2. 預處理：為激光加工 “掃清障礙”

表面清潔：用酒精擦拭軸瓦表面，去除油污、灰塵;若表面有銹蝕，需用細砂紙打磨至露出金屬本色，避免雜質(zhì)影響淬火質(zhì)量;

工裝固定：將軸瓦固定在數(shù)控旋轉(zhuǎn)工作臺上(針對圓柱形軸瓦)或平移工作臺上(針對異形軸瓦)，確保加工過程中軸瓦無偏移，激光焦點始終對準修復區(qū)域。

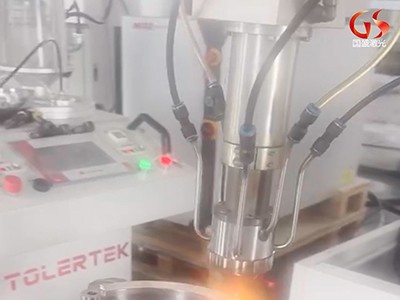

3. 激光淬火加工：核心環(huán)節(jié)的參數(shù)把控

根據(jù)軸瓦材質(zhì)和磨損情況，設(shè)定關(guān)鍵參數(shù)(以光纖激光為例)：

激光功率：500-1500W(巴氏合金材質(zhì)功率偏低，避免熔化;銅合金導熱快，功率需偏高);

掃描速度：5-20mm/s(速度過快易導致加熱不足，硬度不夠;速度過慢易造成熱影響區(qū)過大);

光斑直徑：1-5mm(小光斑適用于局部劃痕修復，大光斑適用于大面積磨損區(qū)域);

搭接率：10%-30%(確保相鄰淬火軌跡無間隙，形成連續(xù)強化層)。

加工過程中，需通過紅外測溫儀實時監(jiān)測表面溫度，結(jié)合數(shù)控系統(tǒng)自動調(diào)整參數(shù)，避免溫度波動導致質(zhì)量不穩(wěn)定。

4. 淬火后處理與驗收：確保修復效果達標

去應(yīng)力處理：對淬火后的軸瓦進行低溫回火，消除淬火過程中產(chǎn)生的內(nèi)應(yīng)力，防止開裂;

精度修整：若淬火后表面存在微小凸起，用砂輪或珩磨機進行精磨，確保軸瓦尺寸公差符合設(shè)計要求;

性能檢測：通過維氏硬度計檢測表面硬度，并進行摩擦磨損試驗，驗證耐磨性是否滿足工況需求;

外觀驗收：檢查修復區(qū)域無裂紋、起皮、脫落等缺陷，表面粗糙度 Ra≤1.6μm，即為合格。

三、　總結(jié)

軸瓦激光淬火修復加工技術(shù)通過 “精準加熱 - 快速冷卻 - 微熔修復” 的核心原理，實現(xiàn)了軸瓦的高效修復與性能強化，相比傳統(tǒng)方式具有變形小、耐磨性強、成本低等優(yōu)勢，已廣泛應(yīng)用于電力、機床、冶金、船舶等領(lǐng)域的軸瓦維護。在實際應(yīng)用中，需通過嚴格的前期檢測、參數(shù)優(yōu)化和后處理，確保修復效果達標，同時結(jié)合后續(xù)維護，最大化延長軸瓦的使用壽命，為企業(yè)降低設(shè)備運維成本、減少停機損失提供有力支持。
