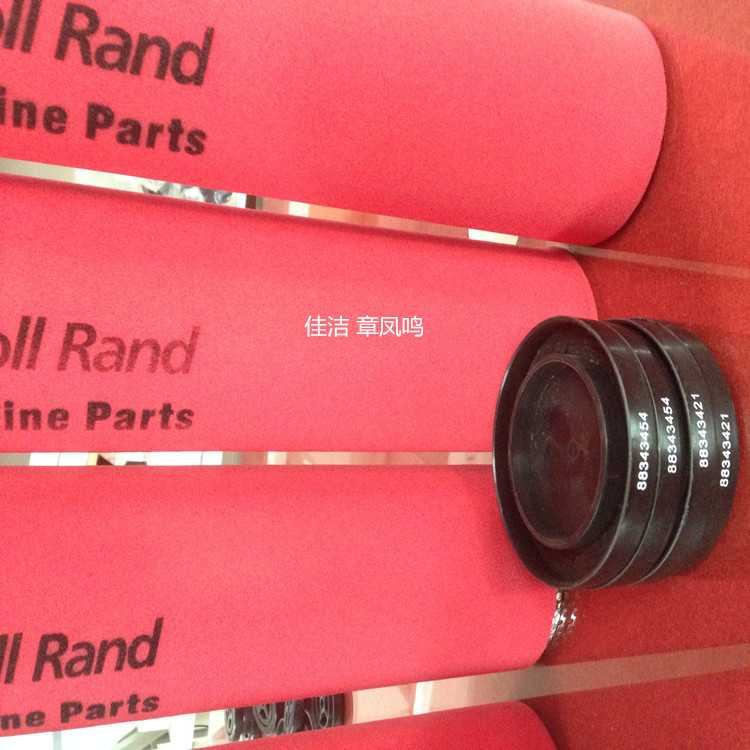

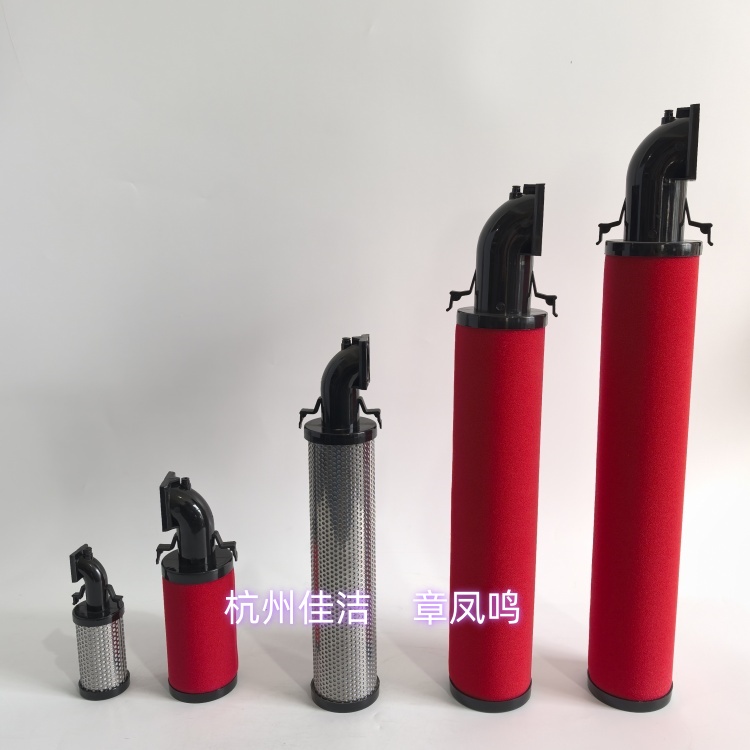

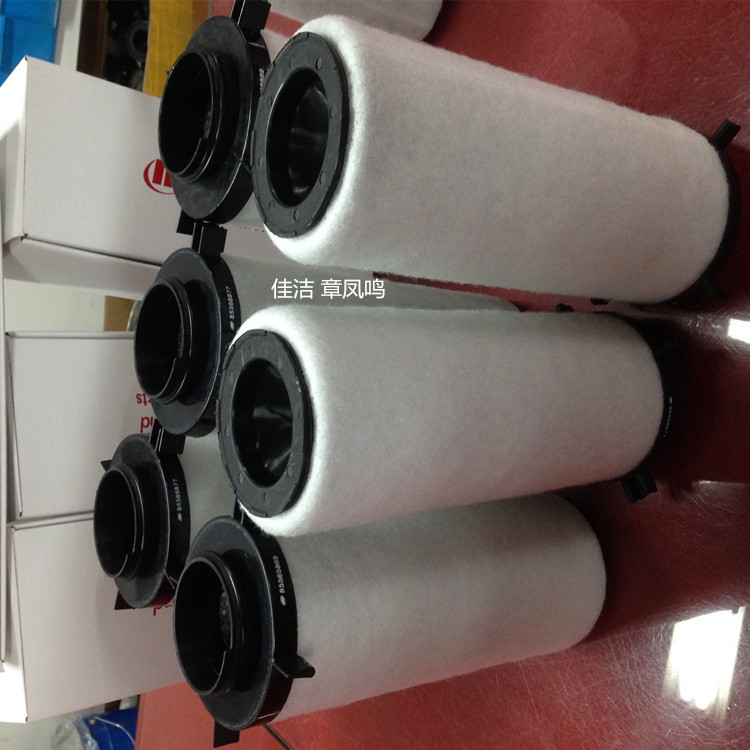

88343298 88343322 88343389 88343355英格索蘭過濾芯

【5】國產品牌濾芯均為我司生產的替代原廠品牌濾芯，其過濾濾材采用德國原裝進口HV公司產品，注冊商標為“佳潔”牌。本公司涉及的其它品牌均無品牌意義，只是作為產品型號參照和客戶選型對照使用。進口濾芯和過濾器為原裝進口，有防偽標志。我司長期為國內各大企業貼牌生產各種款式的壓縮空氣精密過濾器濾芯。

杭州佳潔生產精密過濾器濾芯，進口HV濾材按FDA標準第三方檢測認證，過濾效果經第三方檢測認證。

管道過濾器

描述: -標準過濾器供貨范圍

-不銹鋼內外支撐網的濾芯設計，過濾能力q

-xj的設計理念，使得過濾器結構更緊湊，體積更小

-安裝簡便，殼體之間可以串聯連接，減少安裝和維護空間

-標配自動排水器（F540V以下為內置排水器，F690V（含）以上為外接過濾器）

-G：可濾掉1微米以上的顆粒以及水霧和油霧，除水效率在95%以上，殘油份為0.5ppm

-H：可濾掉0.01微米以上的顆粒以及水霧和油霧，殘油份為0.5ppm

-D：可濾掉0.01微米以上的顆粒以及水霧和油霧，油含量為≤0.001mg/m3

英格索蘭——V系列管道過濾器

管道過濾器的特點簡介

V系列管道過濾器的特點

1、殼體采用鋁合金壓鑄，殼體結構緊密所有殼體內外部在噴涂前，經過清洗、脫脂，及陽極氧化處理，提高耐用性和抗腐蝕性。

2、xj的濾芯設計理念，可使過濾器更小，更緊湊。

3、安裝簡便，殼體之間可以串聯連接，減少安裝和維護空間。

管道過濾器型號介紹

管道過濾器過濾等級介紹

空氣過濾芯的正常使用壽m

Ｖ系列管道過濾器濾芯的正常使用壽m為4000hrs.

A超g效過濾器

去除大于0.01μm的塵埃粒子以及水霧和油

霧油量含量大不超過0.001mg/m3。

過濾精度

G主管路過濾器

系前置過濾器

可濾掉1μm以上的顆粒以及水霧和油霧

除水效率在95%以上

殘油0.5ppm@0.7MPa,21℃

H除油過濾器

通常安裝在G過濾器后部

可濾掉0.01μm以上的顆粒以及水霧和油霧

殘余油份為0.01ppm@0.7MPa,21℃

D g效除塵器

去除大于0.01μm的塵埃粒子

管道過濾器的安裝和使用要求

管道過濾器的安裝位置及要求

G過濾器

H過濾器的上游

冷凍式干燥機的上游/下游

吸附式干燥機的下游

如果上游安裝后冷卻器/分離器，則用于使用點（要求不高的場合）

H過濾器

G過濾器的下游（z好一起配置）

冷凍式干燥機的下游

吸附式干燥機的上游

直接用于使用點前（要求不高的場合）

D過濾器

G過濾器的下游

吸附式干燥機的下游，前面應配置G過濾器。

A過濾器

H過濾器的下游

冷凍式干燥機的下游

吸附式干燥機的上游，前面應配置H過濾器

管道過濾器的一般使用場合

G過濾器

一般用于車間下列設備的送氣管線

工具

馬達

氣缸

H過濾器

一般用于工業生產要求的含油少空氣供應

噴漆

注塑

儀表

控制閥

D過濾器

一般用于空氣中粉塵或灰塵顆粒j少的場合

A過濾器

一般用于關健應用場合的無油空氣供應

氣流接觸產品的場合

傳送

攪動

電子元件制造

氮更換

管道過濾器的安裝和使用要求

管道過濾器的安裝要求

安裝管道過濾器時，過濾器應盡量和地面保持垂直。傾斜安裝會使管道過濾器的使用效果受到較大影響。

安裝管道過濾器時，過濾器和地面（或箱板）之間z好留有空間，以便于更換濾芯。一般上要求：

F2340Ｖ以下過濾器要求距離不少于500mm

F2700Ｖ以上過濾器要求距離不少于800mm

應布置外部排水管（管道），以免水、油及雜物直接排到地面，污染環境。

布置外部排水管時，排水管的高度不能超過過濾器的排水口。

z好在管道過濾器的兩端配置旁路和閥門，以方便更換檢修或更換濾芯，而不影響生產。

管道過濾器的安裝和使用要求

管道過濾器的使用要求

應按照“管道過濾器的安裝位置及要求”來選配和使用管道過濾器。

應選配符合工作壓力、溫度以及過濾精度要求的管道過濾器，禁止在超過工作壓力、溫度的場合使用管道過濾器，否則可能會產生安全危險。

禁止在管道過濾器使用過程中試圖打開或鎖緊管道過濾器，否則可能會產生安全危險。

禁止在管道過濾器使用過程中試圖更換排水閥、壓差表、液位計等零部件。否則可能會產生安全危險。

當管道過濾器的壓降較大，或達到濾芯的使用壽m時，應盡早更換濾芯，以免影響到過濾效果。
