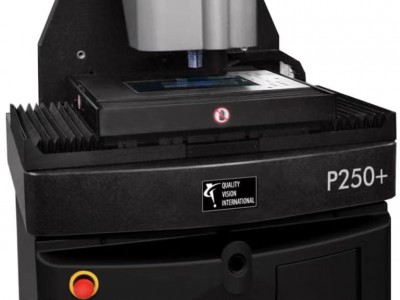

Pinnacle+Plus擁有堅硬的花崗巖支撐結構和高性能的Z軸移動組件，使測量微電子零件和組件時產生盡可能低的不確定性.

好的線性馬達控制技術造就了運行速度快,可靠的免維護平臺,滿足了從無塵室到工廠車間的生產環境中,大容量,高性能的操作。

特征：

X,Y,Z 行程 (毫米)：250 x 150 x 50

X,Y,Z 光柵尺分辨率：XY - 0.05 μm, 零膨脹材料，Z - 0.01μm, 零膨脹材料

平臺驅動系統：無摩擦高速線性馬達驅動 X&Y, 直流伺服馬達驅動 Z

速度：X,Y - 100 mm/sec   /   Z - 25 mm/sec

承載量：25 kg

光學系統 ：?jiǎn)伪斗糯?/span>, 工廠安裝背光的鏡頭和視場交換式前透鏡標配為VIEW 1X 背管，5X鏡頭

計量軟件

可選項: Elements

可選項Measure-X

可選項軟件模塊:

區域多點自動ju jiao

連續捕獲圖像 (CIC)

好的圖像濾光和圖像拼接，自定義

UI操作軟件

MeasureFit   Plus

SmartPro?le

3D GD&T 評估軟件

VMS 離線編程軟件

數字輸入/輸出Digital I/O

Benchmark的應用范圍包括：

半導體/電子

BGA, μBGA, CSP, 倒裝xin片, MCM, bump-on-die

引線框，引線接合，柔性線路板，連接器

SMT元件貼裝

錫膏/環氧數脂膠點

xin片載體和托盒

噴墨打印機墨盒

光纖組件和MEMs

數據存儲

懸置件

滑塊和懸臂組(HGA)

磁盤介質基板

精密注塑和機加工件

模具和刀具

某醫某療某設備

燃料噴射部件

手表組件
